设备水电安装分公司运用BIM技术高效助推凭祥市应急救治中心项目建设
2020年09月01日 08:14发挥科技在建筑施工中的技术优势至关重要。在凭祥市人民医院搬迁工程(一期)项目(凭祥市应急救治中心)建设过程中,公司质量科技处BIM中心与设备水电安装分公司信息科(BIM工作办公室)联合作战,运用BIM技术增强项目精细化管理,攻克安装工程施工难点,有效提升项目质量和建设效率,推动项目顺利完工,成为公司在项目推行广西建工集团“3+1”项目管理机制的一次成功实践。
该项目工期仅115天,且医疗综合楼1楼为大厅及医技用房,2至5楼为负压病房,6楼为全负压及ICU病房,涉及机电安装、负压系统(新风、排风、排烟),医疗、检测、实验等20余项专业,种类繁杂。医疗综合楼内含医疗设备、实验室、专业机房,走廊梁底净高仅为3.1m,吊顶完成面2.4m,多专业分层排布,机电合理化布置任务重,精细化施工要求高,特别是负压病房暖通施工需一次建设成优,挑战颇多,难度较大。
针对医疗综合楼专业复杂、交叉作业等诸多难点,运用BIM技术成为提升项目质量、破解建设进度难题的致胜要招。 一是加强前期模型创建。通过细分楼层专业图纸,运用revit建立建筑、结构、机电模型(包括管道、桥架、风管、医疗气体等),确保设备、管线尺寸以及保温隔热层厚度等实际安装与设计保持一致。二是强化多专业管线空间策划。医疗综合楼部分走道管线数量多达20根,分4层排布,管线空间排布难度极大,且楼层净高不足。通过运用BIM技术进行管线综合排布,水管(消火栓、喷淋、给水、热水)采用穿梁处理,梁底布置桥架层,桥架层下布置风管,极大提高管线排布工作的效率。三是深化设计与三维交底。通过深化全专业模型,加强与设计院、项目管理人员及分包单位的沟通联系,增强对排布方案、复杂节点、施工顺序及图纸的理解,有效解决在有限空间中管线施工难等问题。四是多专业BIM出图。运用BIM技术对各楼层分专业出图,详细附上标高、尺寸及平面定位,全专业图纸结合剖面大样图,精确有效指导现场施工。五是加强移动端查看及校核。管理人员与队组人员可以通过IPAD+品茗CCBIM软件,轻量化处理模型,在微信分享及查看移动端模型,对现场复杂节点便捷查看和校核,极大提高工作便利性,实现项目全员参与BIM技术应用。
近年来,公司积极落实创新驱动发展战略,加强科研攻关与应用,以科技创新特别是BIM技术应用助力项目建设提质增效。该项目BIM技术应用,形成了一套针对复杂应急隔离医院项目建设的机电BIM技术应用实施标准及专项方案,为今后类似工程的建设实施起到很好的示范作用。
(设备水电安装分公司信息科、办公室)
水电分公司召开工作部署会议
技术交底

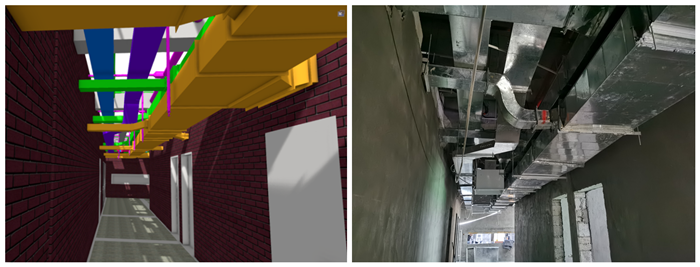

BIM模型与施工现场效果对比

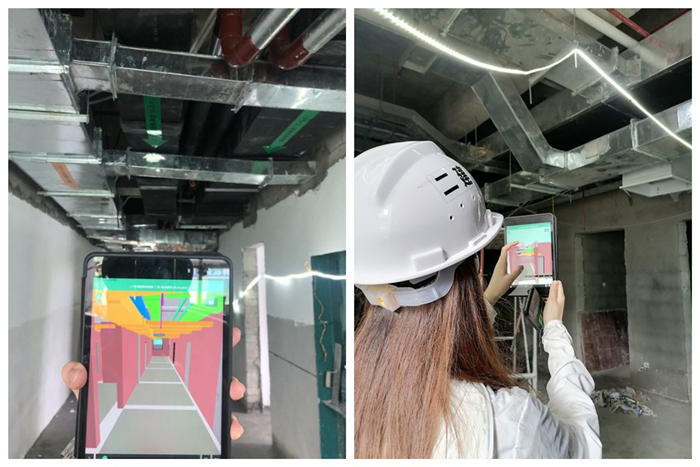

利用移动终端进行现场校核
